كيفية قياس المقاومة: الدليل الشامل للمبتدئين والهواة

المقاومة الكهربائية هي خاصية فيزيائية تُعبّر عن مدى ممانعة المادة لمرور التيار الكهربائي، وتُقاس بوحدة “الأوم” (Ohm – Ω). قياس المقاومة مهم في الكثير من التطبيقات، سواء في صيانة الأجهزة الكهربائية أو في تصميم الدوائر الإلكترونية. ولحسن الحظ، فإن قياس المقاومة عملية بسيطة يمكن لأي شخص تعلمها باستخدام جهاز الملتيميتر (Multimeter).

في هذا المقال، نستعرض بشكل واضح وبسيط كيفية قياس المقاومة خطوة بخطوة، مع تقديم نصائح مهمة لضمان دقة القياس وسلامة الأجهزة.

ما الأدوات المطلوبة لقياس المقاومة؟

جهاز ملتيميتر (رقمي أو تناظري).

سلكا اختبار (probe) – عادة ما يكونان مرفقين بالجهاز.

العنصر أو المقاومة المراد قياسها.

أنواع المقاومات التي يمكن قياسها

مقاومات منفصلة (Resistors).

مقاومات داخل الدوائر الإلكترونية.

الأسلاك أو الموصلات لتحديد جودة التوصيل.

ملاحظة: يُفضَّل نزع أو فصل أحد طرفي المقاومة من الدائرة قبل القياس للحصول على قراءة دقيقة.

خطوات قياس المقاومة باستخدام الملتيميتر

 أولاً: إعداد جهاز الملتيميتر

شغّل الجهاز.

حدد وضع القياس على رمز المقاومة (Ω).

اختر النطاق المناسب (بعض الأجهزة تكون أوتوماتيكية، وبعضها يحتاج لاختيار المدى يدويًا مثل 200Ω، 2KΩ، 20KΩ… إلخ).

إقرأ أيضا:كيفية تغليف الهدايا

 ثانياً: توصيل الأسلاك

أدخل السلك الأسود في منفذ COM.

أدخل السلك الأحمر في المنفذ المكتوب عليه Ω أو VΩ.

 ثالثاً: القياس

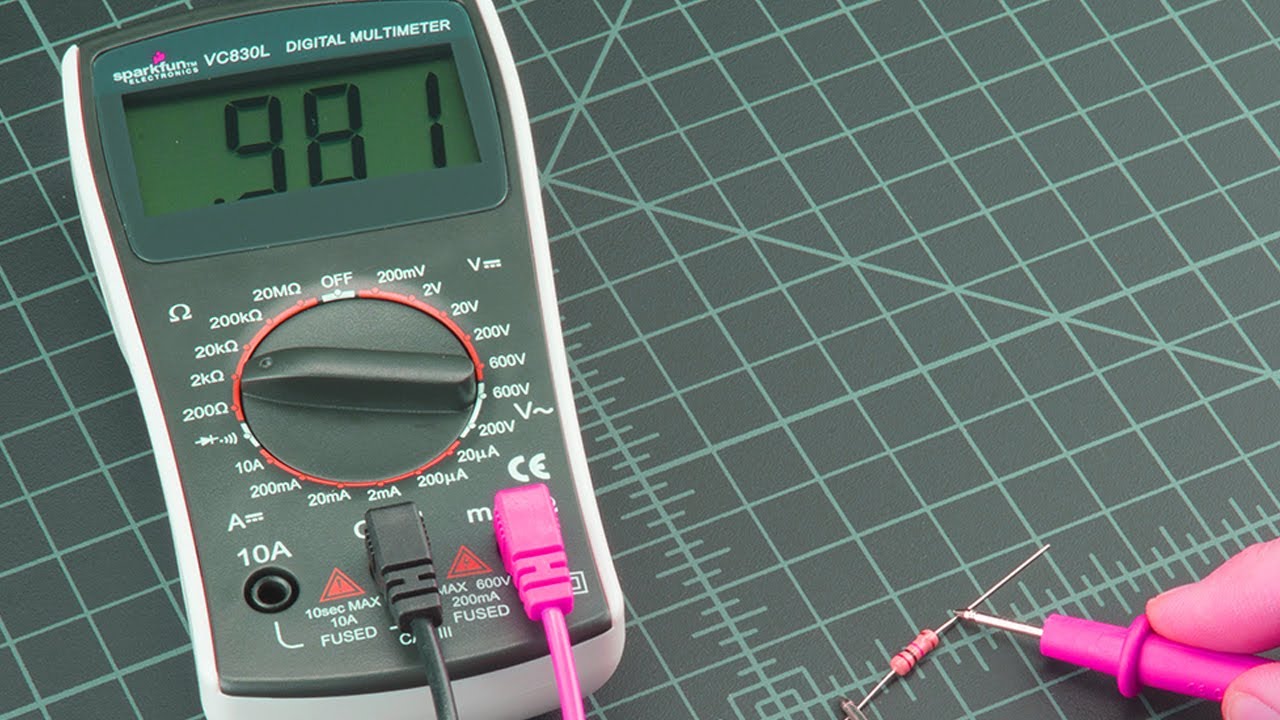

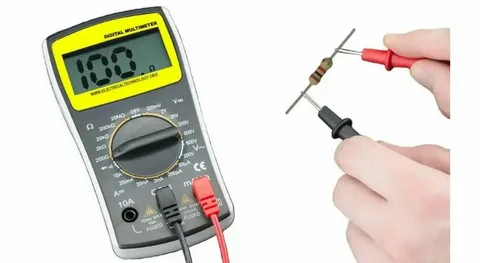

ضع طرفي السلك الأحمر والأسود على طرفي المقاومة المراد قياسها.

اقرأ القيمة التي تظهر على شاشة الجهاز:

إذا ظهرت قيمة بالأرقام (مثلاً 1.5kΩ)، فهذا هو مقدار المقاومة.

إذا ظهرت علامة “1” أو “OL”، فهذا يعني أن المقاومة أعلى من النطاق الذي اخترته أو أن الدائرة مفتوحة.

إذا كانت القراءة “0”، فقد تكون المقاومة صغيرة جدًا أو الأسلاك متلامسة مباشرة.

ملاحظات مهمة للحصول على قياس دقيق

تأكد من أن العنصر غير موصل بالتيار الكهربائي أثناء القياس.

افصل الطاقة تمامًا عن الدائرة قبل القياس.

لا تلمس طرفي السلكين بأصابعك أثناء القياس لتجنب تأثير مقاومة جسمك على النتيجة.

نظف أطراف المقاومة أو الموصلات من الأتربة أو الصدأ إذا كانت القراءة غير مستقرة.

مثال تطبيقي

لنفترض أنك تريد قياس مقاومة مكتوب عليها “220Ω”. قم بضبط الملتيميتر على النطاق 2000Ω (2kΩ) ولامس طرفي المقاومة بالسلكين. ستظهر القراءة “220” تقريبًا، مما يؤكد صحة العنصر.

استخدامات عملية لقياس المقاومة

التحقق من صلاحية المقاومات في الدوائر الإلكترونية.

إقرأ أيضا:اهم شركات كشف تسربات المياه في السعودية

فحص الأسلاك والتوصيلات للكشف عن الانقطاعات.

معرفة قيمة المقاومة عند تلف ألوان الشيفرة.

اختبار المستشعرات التي تعتمد على تغيّر المقاومة (مثل مستشعرات الحرارة).

قياس المقاومة عملية سهلة وضرورية في عالم الكهرباء والإلكترونيات. كل ما تحتاجه هو جهاز ملتيميتر بسيط وبعض الحذر أثناء الاستخدام. باتباع الخطوات السابقة، يمكنك فحص مكونات الأجهزة والتأكد من كفاءتها بدقة وأمان.
